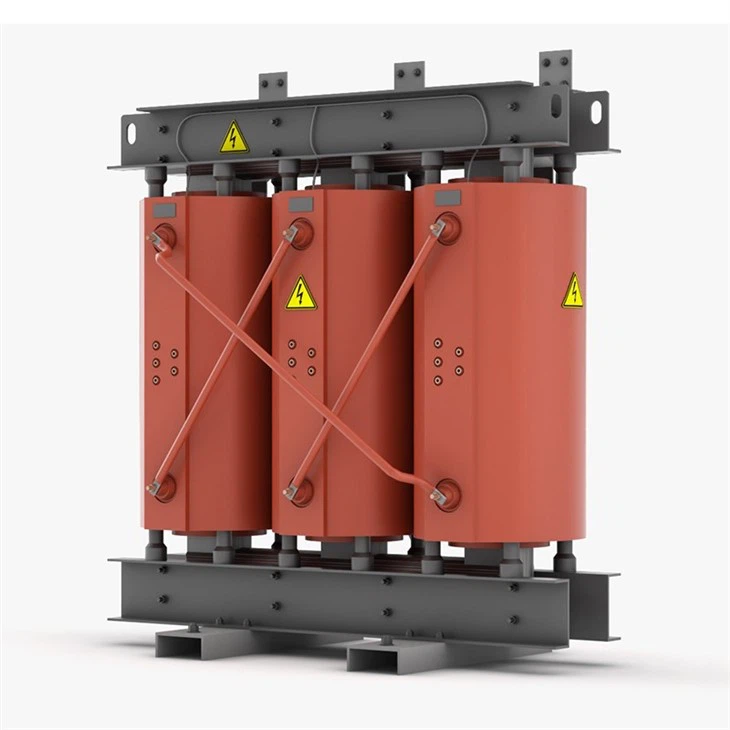

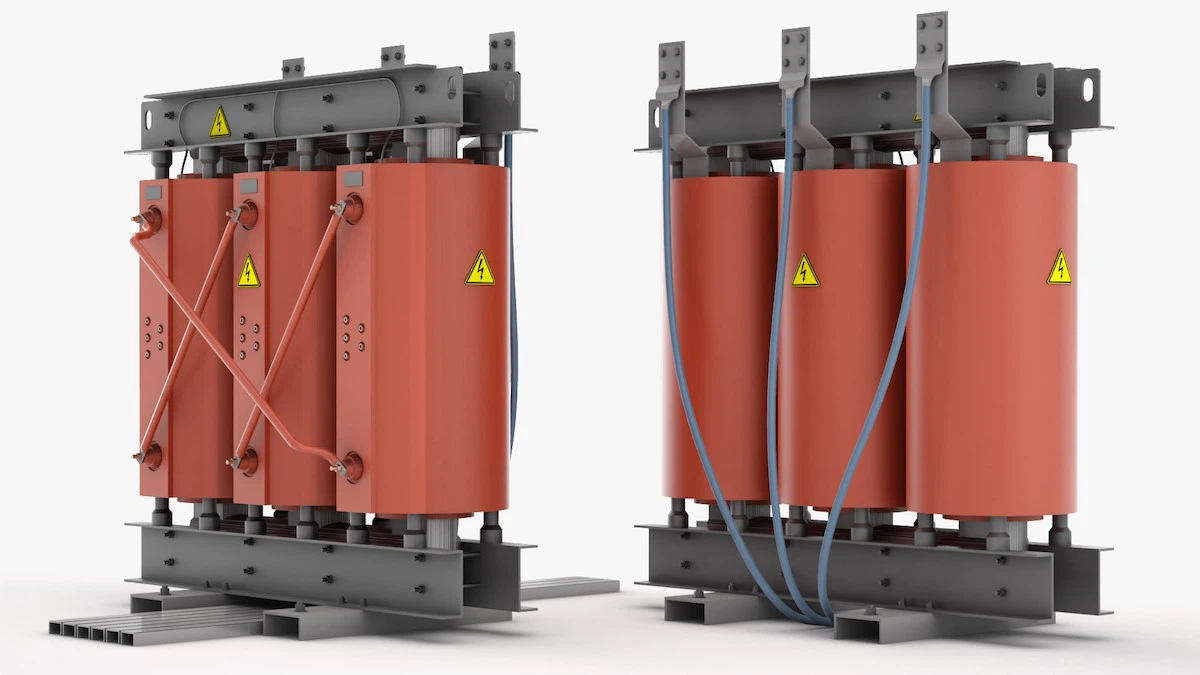

ड्राई टाइप ट्रांसफार्मर

● मॉडल संख्या:एससी(बी)

●क्षमता :30-4000kVA

●प्राथमिक वोल्टेज:12kV,24kV,40.5kV

●द्वितीयक वोल्टेज:0.4kV,10kV

●कनेक्शन प्रतीक:Dyn11 या Yun0

●मानक:आईईसी 60076-11:2004

एससी(बी) सीरीज ड्राई टाइप ट्रांसफॉर्मर एक प्रकार का इलेक्ट्रिकल ट्रांसफॉर्मर है जो शीतलक या इन्सुलेटिंग माध्यम के रूप में किसी भी तरल या तेल का उपयोग नहीं करता है। इसके बजाय, यह आवश्यक इन्सुलेशन और शीतलन प्रदान करने के लिए हवा या ठोस इन्सुलेशन पर निर्भर करता है।

एससी(बी) सीरीज ड्राई टाइप ट्रांसफॉर्मर, वाइंडिंग को आमतौर पर एक ठोस एपॉक्सी राल में एनकैप्सुलेट किया जाता है या एक ठोस मोल्ड में डाला जाता है। यह एनकैप्सुलेशन या कास्टिंग उत्कृष्ट इन्सुलेशन गुण प्रदान करता है, जो वाइंडिंग को नमी, धूल और अन्य दूषित पदार्थों से बचाता है।

एससी(बी) सीरीज ड्राई टाइप ट्रांसफॉर्मर में लिक्विड-फिल्ड ट्रांसफॉर्मर की तुलना में कई फायदे हैं। सबसे पहले, वे पर्यावरण के लिए अधिक अनुकूल हैं क्योंकि उनमें कोई खतरनाक तरल पदार्थ नहीं होता है। इससे उन्हें संभालना सुरक्षित हो जाता है और तेल रिसाव या फैलने का जोखिम समाप्त हो जाता है। इसके अतिरिक्त, उन्हें तेल रोकथाम के लिए विशेष प्रावधानों की आवश्यकता नहीं होती है, जो स्थापना को सरल बना सकता है और रखरखाव लागत को कम कर सकता है।

एससी(बी) सीरीज ड्राई टाइप ट्रांसफॉर्मर को आग के प्रति अपने उच्च प्रतिरोध के लिए भी जाना जाता है। ज्वलनशील तरल पदार्थों की अनुपस्थिति किसी खराबी के मामले में आग के फैलने के जोखिम को काफी कम कर देती है। इसलिए, इनका उपयोग आमतौर पर इनडोर अनुप्रयोगों में किया जाता है जहाँ आग से सुरक्षा एक चिंता का विषय है, जैसे कि वाणिज्यिक भवन, अस्पताल, स्कूल और आबादी वाले क्षेत्रों में स्थित सबस्टेशन।

एससी (बी) सीरीज ड्राई टाइप ट्रांसफॉर्मर मुख्य रूप से कोर और वाइंडिंग से बना होता है, यह इंसुलेटिंग लिक्विड में नहीं डूबता है। हमारे ड्राई टाइप ट्रांसफॉर्मर आईईसी मानकों और चीन के राष्ट्रीय मानकों के अनुसार डिजाइन किए गए हैं।

तेल और गैस का कोई रिसाव नहीं, सुरक्षा, पर्यावरण संरक्षण, और कम शोर प्रदर्शन।

मुख्य रूप से वाणिज्यिक भवनों, ऊंची इमारतों, हवाई अड्डों, औद्योगिक और खनन उद्यमों, बिजली संयंत्रों, तेल प्लेटफार्मों, सबवे और सुरंग जैसे विशेष अग्नि सुरक्षा आवश्यकताओं वाले स्थानों के लिए उपयोग किया जाता है।

50/60Hz प्रणाली के लिए लागू.

अधिकतम परिवेश तापमान: +40 डिग्री

अधिकतम दैनिक औसत परिवेश तापमान: +30 डिग्री

अधिकतम वार्षिक औसत परिवेश तापमान: +20 डिग्री

न्यूनतम तापमान:-5 डिग्री (इनडोर स्थापना)

न्यूनतम तापमान: -30 डिग्री (आउटडोर स्थापना)

ऊंचाई: 1000 मीटर से कम या बराबर

सापेक्ष आर्द्रता: 93% से कम या बराबर, घुमावदार सतह पर कोई ओस नहीं।

अनुकूलित उत्पाद उपलब्ध हैं।

WEAG इलेक्ट्रिक की ट्रांसफार्मर प्रौद्योगिकी मॉडल प्रयोगों, रिसाव प्रवाह, शॉर्ट सर्किट यांत्रिक शक्ति, लोड हानि आदि पर स्वयं विकसित गणना सॉफ्टवेयर पर आधारित है, ताकि ट्रांसफार्मर के विद्युत प्रदर्शन के समग्र अनुकूलन को साकार किया जा सके, इसलिए ग्राहकों को कम लागत और उच्च प्रदर्शन वाले समाधान प्रदान किए जा सकें।

संरचना डिजाइन ट्रांसफार्मर लौह कोर और क्लैम्पिंग टुकड़ों पर विश्लेषण करने के लिए तीन-आयामी परिमित तत्व विश्लेषण सॉफ्टवेयर पर आधारित है, जो यांत्रिक शक्ति, शॉर्ट-सर्किट क्षमता को बढ़ाने और शोर को कम करने की गारंटी प्रदान करता है।
